詳細信息當前位置：首頁 -> 一二次融合陶瓷電容

名稱：CT 開啟式 (φ200-1000：5）取電裝置

發布時間：2021-05-25 15:27:11點擊率：

詳細信息

CT 取電裝置，是通過 CT 電磁感應原理獲得電能的一種電源裝置，它由電流互感器（CT）和電源轉換模塊兩部分組成。

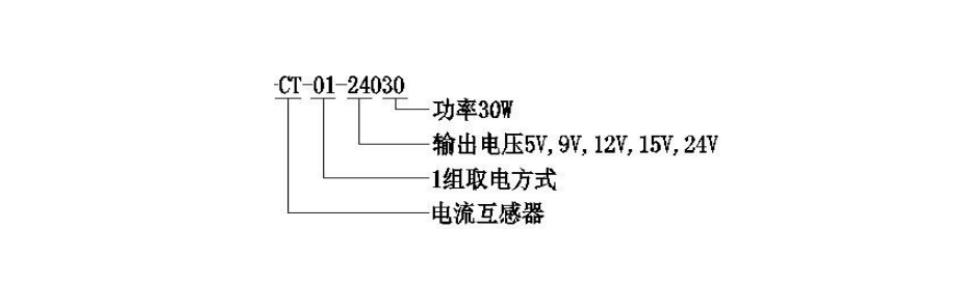

一、型號命名

二、CT 取電裝置電性能指標

CT 結構 開啟式（1000:5）

CT 絕緣 3kV

喚醒電流 12A

最大持續負荷電流 1000A

最大導線外徑 200mm

短時耐受電流沖擊 25KA 4S

5W 負載一次電流單（50A）雙（38A）

10W 負載一次電流單（70A）雙（50A）

20W 負載一次電流單（105A）雙（75A）

環境溫度 -25 至+70oC

儲存溫度 -25 至+70oC

海拔高度 ≤2000 米

CT 輸出頻率 45-63Hz

CT 尺寸重量 R*r*h(306*200* 58mm) 10kg

三、電源轉換模塊性能指標

輸入保護 浪涌安全保護電路

輸出功率 20W

輸出紋波 ≤Vo1%

輸出電壓 24V±5%(可選定)

輸出保護 過壓/過流保護

效率 ≥73%

耐壓 3KV/50Hz,1min <0.3mA

絕緣阻抗 >100MΩ

告警輸出隔離

工作溫度 -25 至+70oC

散熱結構 自然散熱

封裝結構 金屬外殼

防水等級 IP7

電源模塊尺寸 124*70* 50mm（165*70*50mm）

電源模塊重量約 0.5kg

四、EMC 測試(國網標準)：

1 靜電放電抗擾度試驗 GB/T 17626.2 中規定的 a 級要求

2 電快速瞬變脈沖群抗擾度試驗 GB/T 17626.4 中規定的 a 級要求

3 浪涌(沖擊)抗擾度試驗 GB/T 17626.5 中規定的 a 級要求

4 工頻磁場抗擾度試驗 GB/T 17626.8 中規定的 a 級要求

5 脈沖磁場抗擾度試驗 GB/T 17626.9 中規定的 a 級要求

6 射頻電磁場輻射抗擾度試驗 GB/T 17626.3 中規定的 a 級要求

7 射頻場感應傳導騷擾抗擾度試驗 GB/T 17626.6 中規定的 a 級要求

8 阻尼振蕩磁場抗擾度試驗 GB/T 17626.10-1998 中規定的 5 級要求

9 阻尼振蕩波抗擾度試驗 GB/T 17626.18-2016 中規定的 5 級要求

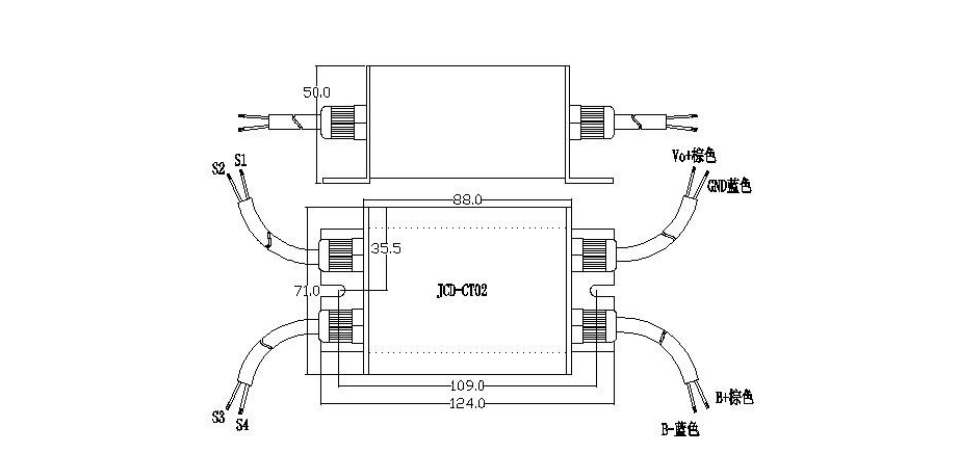

五、電源轉換模塊外形及安裝尺寸

1、輸入端：（單 CT 輸入接口為 S1S2）

S1S2 是取能互感器一組輸入接點，（S3S4 是備用兩組輸入接口，當一組互感器輸入功率不能滿足輸出端需要功率時，采取多組互感器并聯取電，增大輸出功率）。

2、輸出端：

Vo+棕色：24V 輸出正極，直接聯接負載正端。GND 藍色：電源負極，直接聯接負載負端。

B+棕色：接蓄電池正極，蓄電池電壓規格為 24V(可選定)。B-藍色：接蓄電池負極，B-、B+是蓄電池接線端。

在導線電流不足或停電池的電能會自動經感應電源模塊輸出端向負載供電，不需添加其它任何連接。

指示燈說明：

正常(綠色):電源轉換模塊輸出電壓正常。

過載(黃色）：電源轉換模塊的輸出功率已趨近取能互感器在當前一次導線電流值下的取能功率極限。

七、安裝注意事項：

1、使用時二次側嚴禁開路，應先與 CT 取電盒接好線，并將接地線良好接地，然后帶電安裝開口 CT。

2、必須使感應取電裝的開口互感器上-下鐵芯接觸緊密、邊口對齊。

3、電源轉換裝置嚴禁直接接入 220V 市電使用。
