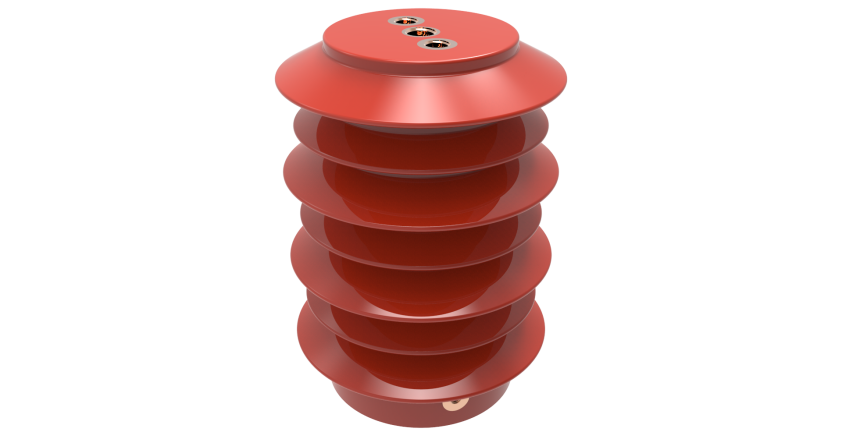

名稱：載波通信耦合器

發布時間：2021-01-26 13:27:33點擊率：

詳細信息

一，綜述
此系列高壓陶瓷電容器是根據載波通信用戶的特征，開發的低損耗的高頻高壓電容器。具有負載能力強，抗干擾效果好，體積小容量大等特點。適合應用在KHZ，MHZ, GHZ等不同波段的電力載波系統。用戶可以根據頻率和不同傳輸距離的需要，自行選擇合適的材質與容量進行工作。

二，電氣指標
額定電壓：10kVAC；
標稱容量：250PF~32000PF ;
耐受電壓：42KVAC/2mins；
沖擊電壓：75KVAC；
損耗角正切值：≤0.01%;
過濾波段：10KHZ~5GHZ；

三，應用領域

10KV載波通信電容器，顧名思義，就是應用在10KV高壓電力線路，用作電力數據傳輸?shù)妮d波通信設備中。產品分為三個部分：窄帶電力載波通信技術（10KHZ~500KHZ）中的電容器；中頻（寬帶）電力線載波通信技術（低于12MHZ）中的電容器；高頻（GHZ）電力載波通信線路中的電容器；
四，關于溫度變化率：
環境溫度的變化，會對電容器的容量產生影響。特別是在極寒或者極熱狀況下，電容器因為本身介質特性的因素，會有容量上的波動，這種波動會對過濾頻段產生影響。

四，關于損耗角變化率

不同介質的損耗角會有差異。

五，選型對照表

序號	物料編碼	額定電壓	標稱容量	陶瓷介質	直徑	高度	螺栓
1	MZUCH10KV251K	10KVAC	250PF	CH101	90mm	60mm	M8
2	MZUCH10KV501K	10KVAC	500PF	CH101	110mm	110mm	M8
3	MZUCH10KV751K	10KVAC	750PF	CH101	110mm	160mm	M8
4	MZUCH10KV102K	10KVAC	1000PF	CH101	110mm	210mm	M8
5	MZUCH10KV122K	10KVAC	1250PF	CH101	110mm	260mm	M8
6	MZUCH10KV152K	10KVAC	1500PF	CH101	110mm	310mm	M8
7	MZUCH10KV172K	10KVAC	1750PF	CH101	110mm	360mm	M8
8	MZUCH10KV202K	10KVAC	2000PF	CH101	110mm	410mm	M8
9	MZU1DL10KV252K	10KVAC	2500PF	1DL	110mm	60mm	M8
10	MZU1DL10KV502K	10KVAC	5000PF	1DL	110mm	110mm	M8
11	MZU1DL10KV752K	10KVAC	7500PF	1DL	110mm	160mm	M8
12	MZU1DL10KV103K	10KVAC	10000PF	1DL	110mm	210mm	M8
13	MZU1DL10KV123K	10KVAC	12500PF	1DL	110mm	260mm	M8
14	MZU1DL10KV153K	10KVAC	15000PF	1DL	110mm	310mm	M8
15	MZU1DL10KV173K	10KVAC	17500PF	1DL	110mm	360mm	M8
16	MZU1DL10KV203K	10KVAC	20000PF	1DL	110mm	410mm	M8
17	MZU2DL10KV402K	10KVAC	4000PF	2DL	110mm	80mm	M8
18	MZU2DL10KV802K	10KVAC	8000PF	2DL	110mm	140mm	M8
19	MZU2DL10KV123K	10KVAC	12000PF	2DL	110mm	200mm	M8
20	MZU2DL10KV163K	10KVAC	16000PF	2DL	110mm	260mm	M8
21	MZU2DL10KV203K	10KVAC	20000PF	2DL	110mm	320mm	M8
22	MZU2DL10KV243K	10KVAC	24000PF	2DL	110mm	380mm	M8
23	MZU2DL10KV283K	10KVAC	28000PF	2DL	110mm	440mm	M8
24	MZU2DL10KV323K	10KVAC	32000PF	2DL	110mm	500mm	M8

六，選型技巧
1，此系列產品目前分為三個系列的介質材料：CH,1DL,2DL; 這三個材料分別代表三種不同的介電常數的陶瓷粉體材料；
2，選擇電容器，不是看容量與電壓合適就行了，關鍵看頻率與溫度特性。三種粉體陶瓷介質中，介電常數越小，材料的電氣性能越穩定可靠。其中，CH是三者最穩定的，基本上不隨溫度變化而變化，頻率特性陽最好的，可以在MHZ甚至GHZ電路中應用；1DL次之，可以用在MHZ頻率的電路中；2DL再次之，適合用在KHZ頻率的電路中，要求大容量的電路里；
3，如果應用環境比較惡劣，如高溫或極低溫，或者大電流，可以選擇靠前的兩種介質；越是靠后，溫漂越大。
4，介電常數越小，損耗就越小，溫漂也就越小，應用中就不容易發熱，衰減?。?/span>

七，警示

1，設計載波耦合裝備時，應充分考慮電容器的壽命，設計電壓每增加5KV，壽命可能成倍減少。此系列的產品，單一電容器，建議在12KVAC以內高頻應用，電容器的工作壽命與實際工作電壓嚴重相關；
2，載波耦合電容器在應用中因為高頻高壓而導致發熱，往往頻率越高，熱量越大。過高的溫度容易導致電容器失效。因此，必要的散熱設計，對產品的壽命會有很大幫助；
3，產品應保存在陰涼干燥的環境中，密封包裝，不要散露在具腐蝕性的液體或氣體的環境中；
4，如果對載波電容器進行電壓或其它性能的測試，高壓結束后，應該確保短路放電干凈后，才能接觸本產品，否則極易被余電擊倒；
5，電容器安裝時，在緊固過程中，不要用力過大，造成螺栓松動，導致電極損壞；
6，此產品不分正負電極，可以自由接電線；
7，不要超出額定參數動作，不要降低標準選擇型號。因為不同的頻率或功率，對陶瓷介質材料的選擇會有極大差別；
8，如果要改變設計或加裝配件，請與廠方協商無誤再動作，不要輕意變更廠方的設計結構，不要輕易改變廠方指定的產品用途；
有任何品質或應用的異常，或不明白的地方，請與廠方技術人員溝通，謝謝
