詳細信息當前位置：首頁 -> 特種定制

名稱：電力在線監測設備

發布時間：2020-07-29 15:45:47點擊率：

詳細信息

一，綜述

本系列產品采用電容器分壓原理進行設計，用來作為高壓信號的采集與測量。產品精度高，適合在-40℃~+85℃使用。采用了 I 類電子陶瓷材料，能在高頻環境下正常工作。產品設計精巧，其小型化的設計適合各種空間安裝。

二，電氣參數

額定耐受高壓：10/20/35KVAC；

沖擊電壓：80/120/210KV；

額定低壓信號：6.5/3V (或自定）;

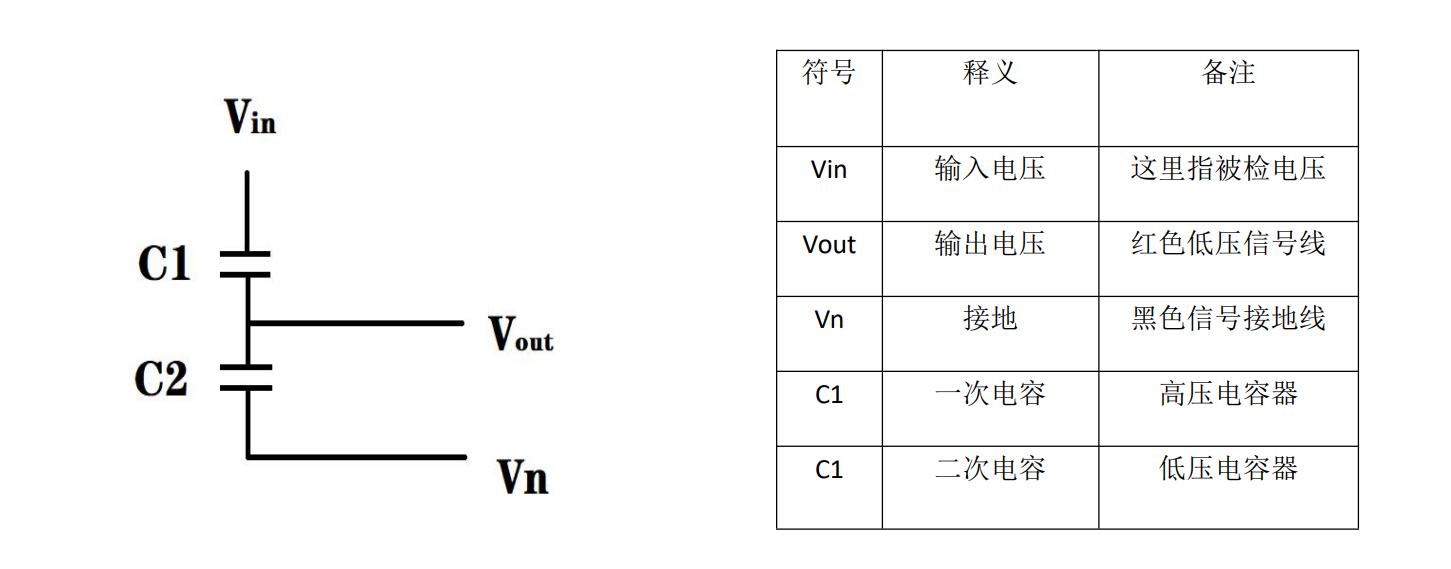

三，電氣原理圖

產品采用電容分壓原理設計，一次電容采用高壓陶瓷電容器，用來采集電壓信號；二次電容采用低壓陶瓷電容器，通過二次大容量電容器進行分壓，獲取一個小電壓信號。

四，使用方法

高壓端 Vin 與被測信號相連，低壓端是屏蔽線，屏蔽線的紅色線是低壓信號，黑色線是接地線。這兩條低壓線和采集系統相連，進行數據分析與處理。

五，數據分析

此設計方案的分壓器采用的變比是 2664，即，錄得的低壓數據的 2664 倍，就是高壓側的實際數據。

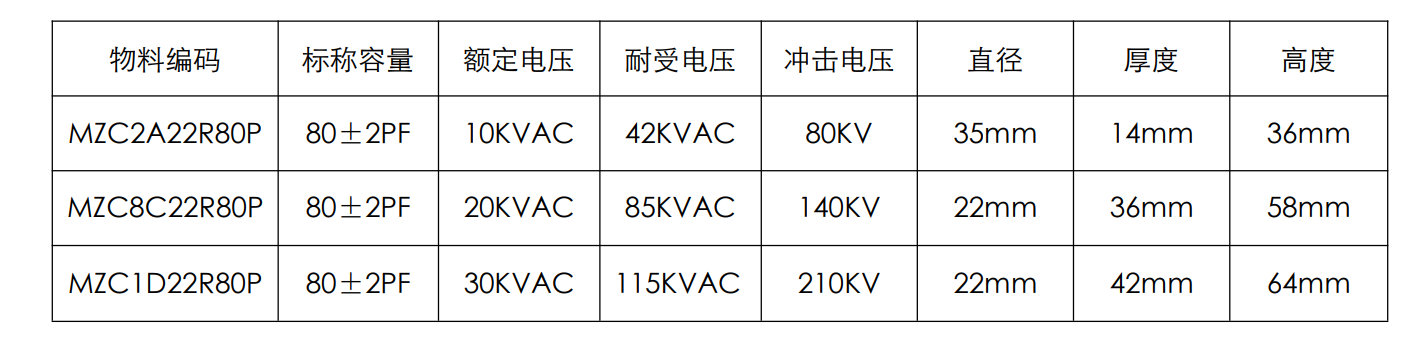

六，高壓側電容器芯片選型對照

附注：

1，以上僅供參考，以實物為準，特殊要求可以協商定制；
2，低壓側電容器按照用戶實際設計的變比配備，或由用戶自配；

3，電力在線監測裝置整套成品以及最新參數詳情請咨詢技術總工135 4930 0303
