詳細信息當前位置：首頁 -> 一二次融合陶瓷電容
10KV相序計量互感器

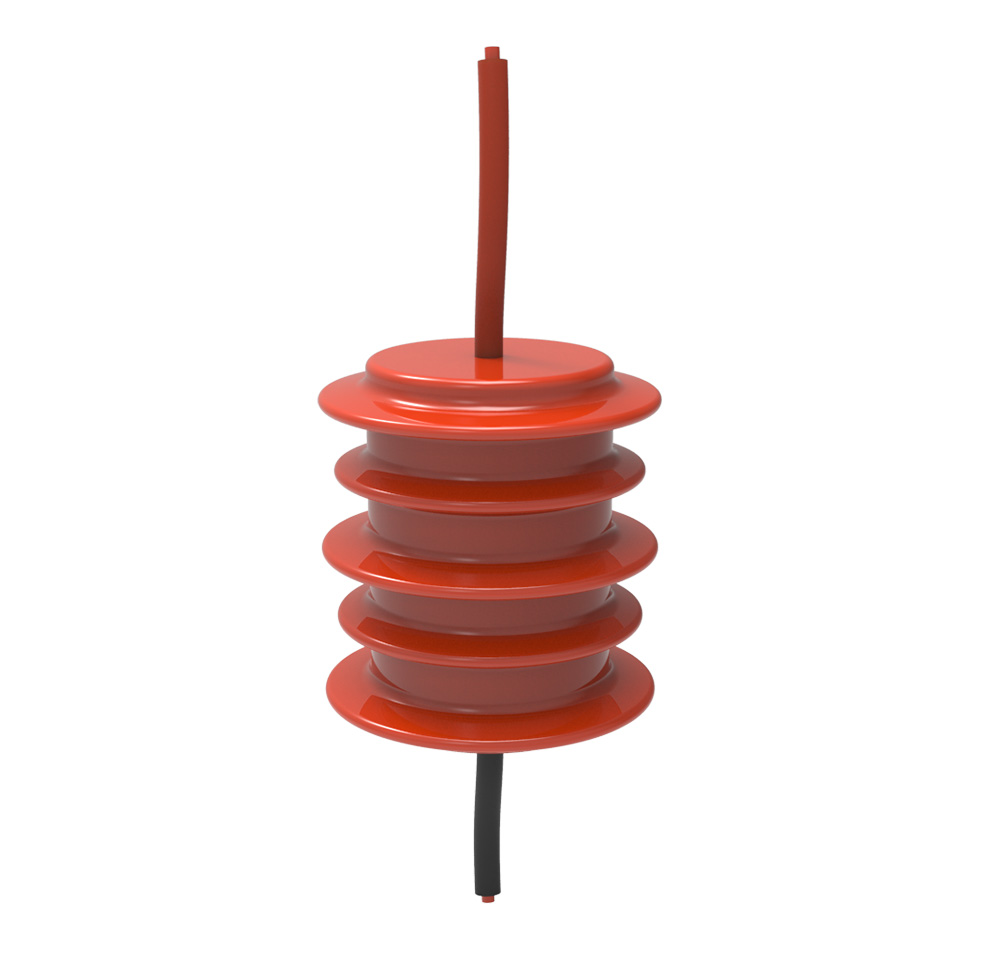

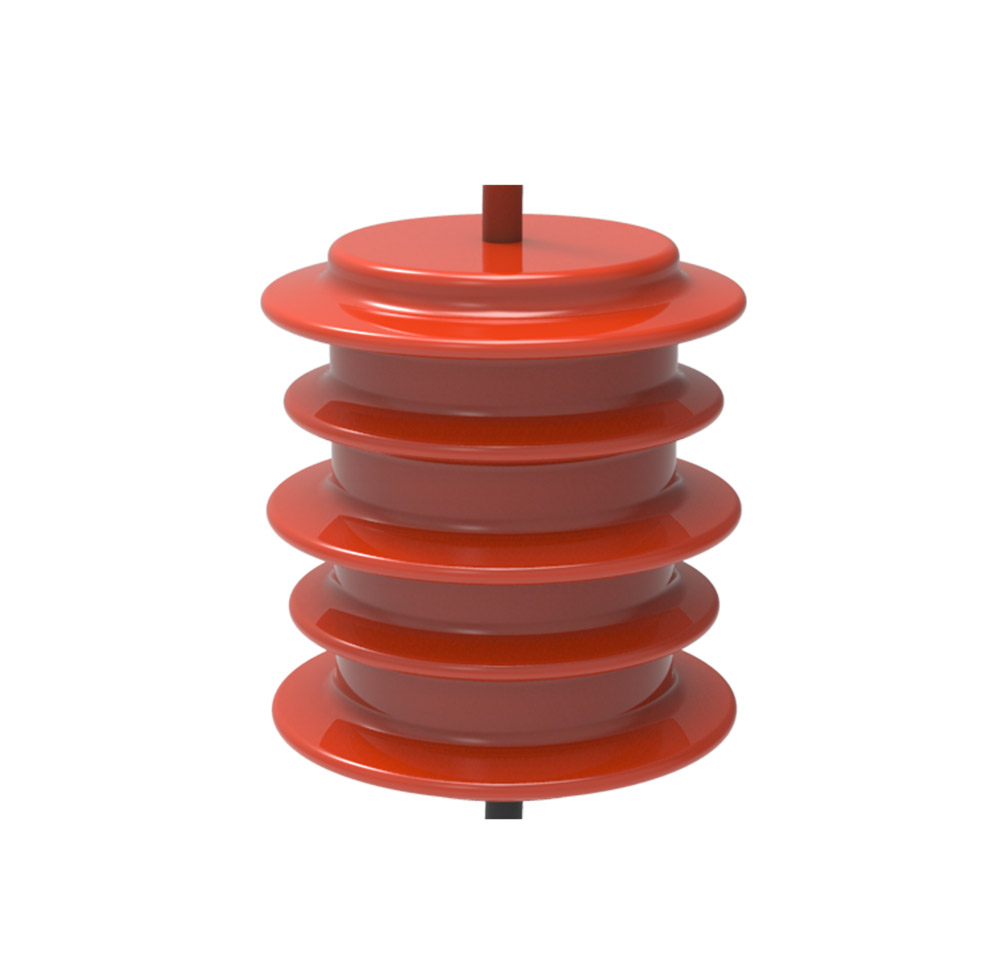

名稱：10KV相序計量互感器
發布時間：2019-11-22 10:45:16點擊率：
詳細信息



簡要描述

電容式電壓計量與保護互感器，是一種按電容分壓原理來設計的電子式互感器，廣泛適用于12KV柱上開關，環網柜，斷路器等成套設備中，以作為相序電壓計量的功能使用。是美志公司在中國國家電網一二次融合技術要求的大背景下，經過多年努力開發研制出來的具有自主知識產權的新型電子式電壓互感器。



基本電氣性能


8~12KV電壓時變比精度：3P;

相序電壓額定變比：10/√3 KV /3.25/√3 V

8~12KV電壓時變比精度：0.5；
 環境耐受溫度：-40℃~+70℃;

額定頻率：50HZ;
 額定負載：5.1M?;

系統額定電壓：10KV/12KV; 局部放電：[email protected]

耐受電壓：42KV AC 保壓兩分鐘；

雷電沖擊：75KV正反各15次；

工頻要求：48KV@1min

產品上不能有任何LOGO

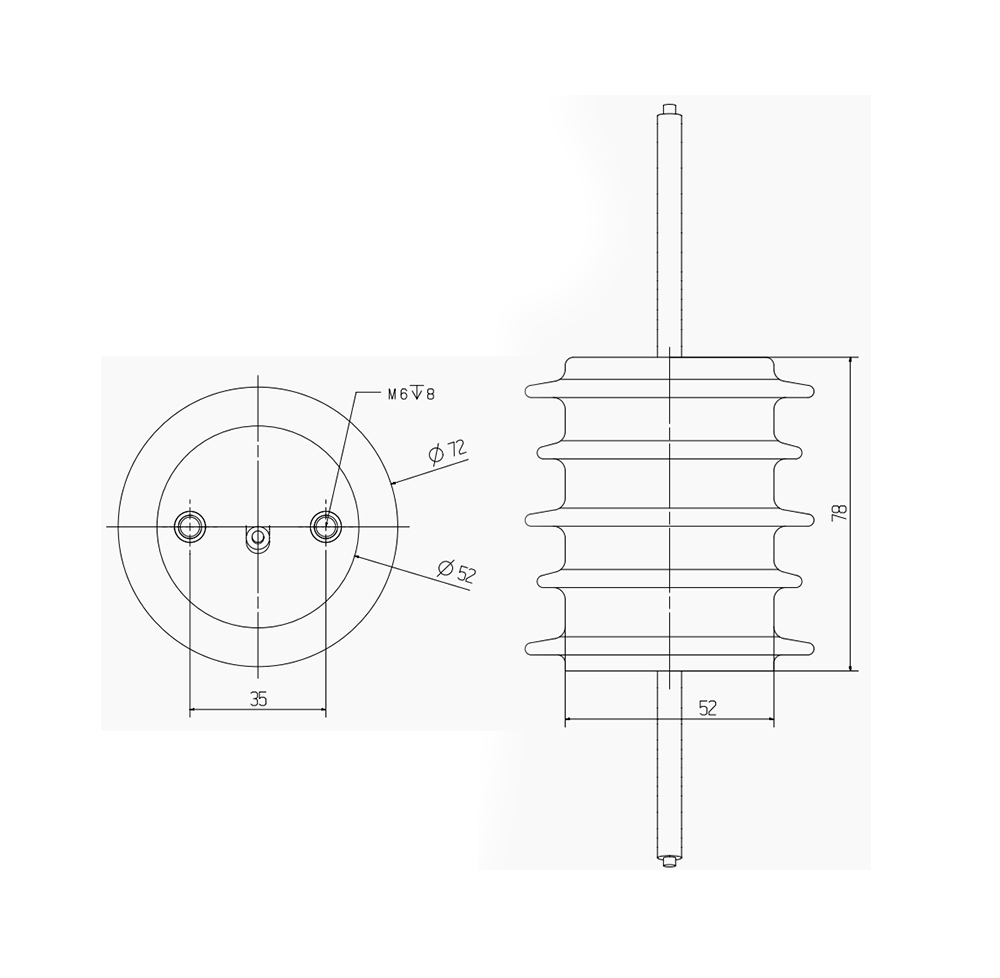

產品剖視圖






1，直徑：78mm；高度：120mm；

2，高壓輸入側：螺絲M8*8mm;

3，低壓輸出側：1個接地與2個固定螺絲：M10*12.5mm; 零序與相序信號螺絲：M6*6mm; 4，傘裙深度：8.5mm;



電氣原理



1， 此系列產品按電容分壓原理，每只互感器里面同時植入了一組組電容器，計量互感器使用；

2，將三只互感器組合到一起，作為三相計量作用； 3，產品電路圖所圖所示，Ua,Ub,Uc為三相計量，低壓電容器已經內置在互感器里面，直接外接信號輸出就可以了（雙芯屏蔽線，一芯為接地，一芯為信號輸出 ）；





依據標準：

1，依據國標GB/T 20840.5--2013(代替GB/T4703--2007)：《互感器 第五部分：電容式電壓互感器的補充技術要求》； 2，國家電網公司企業標準Q/GDW690-2011：《電子式電壓互感器現場校驗規范》；

3，依據中華人民共和國電力行業標準DL/T 1543--2016：《電子式電壓互感器選用導則》；

4，中華人民共和國電力行業標準DL/T 1251-2013(代替SD 333-1989):《電力用電容式電壓互使用技術規范》；




應用示意圖

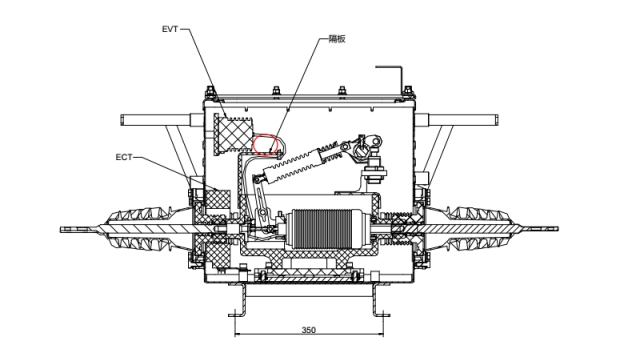

ZW20型開關內置式電容式電壓互感器內部結構簡圖



安裝簡圖

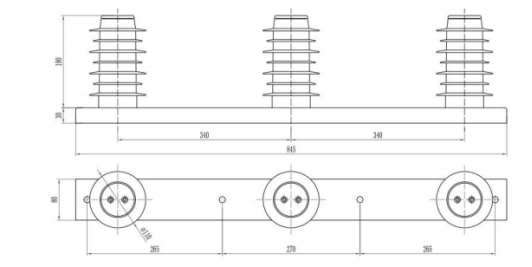

電容式電壓互感器安裝簡圖（支柱式柱上開關）




物料名稱






物料追溯碼





安全警示

1，請小心搬運，切勿令互感器自高處跌落，以免造成互感器內外部受損； 2，儲藏時請于干燥清潔的室內密閉封存，不要與其它化學品一起保存，以防腐蝕；

3，此系列產品適用于變壓器油，sf6氣體中使用，若未經特殊處理，不建議直接在空氣中使用；

4，安裝時不要用力過猛，以防螺絲損壞；

5，請嚴格按照此系列互感器的參數要求使用，特別是不要過電壓使用，以防受損；

6，如果要使用到一些特殊環境或場景，比如戶外，空氣中，等情況下，請事先與我們溝通，我們可以專門設計，或推薦相關系列產品；
